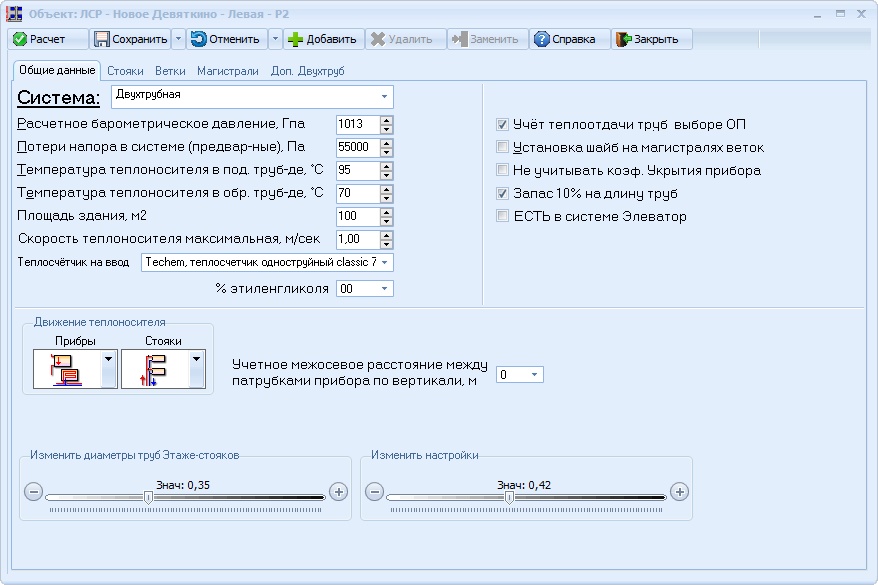

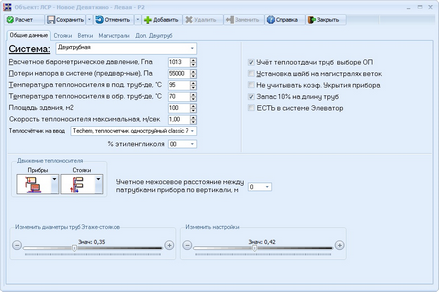

 Общие данные о системе
Система: – выберите тип подключения стояков (как одно- двух трубная система) или назначение системы (Однотрубная, Двухтрубная, Лучевая с одним коллектором, Теплосеть, Квартира). Вид формы меняется в зависисмости от того какая именно система выбрана.
Расчётное барометрическое давление (гПа) - проставляется расчетное барометрическое давление в районе строительства согласно СНИП 2.04.05-91, прил.8; 0 - принимается 760 мм. рт. ст. или 1013 гПа.
Количество последовательно соединенных систем (шт.) - количество последовательно соединенных по теплоносителю систем. (присутствует только в однотрубных системах)
Потери напора в системе (предварительные) (Па)- предполагаемое располагаемое давление в системе отопления. Как грубо подсчитать предварительный располагаемый напор на систему? Нужно выбрать самый нагруженный стояк и зарезервировать для него перепад давления: Температура теплоносителя в подающей магистрали – расчётная.
Максимальная скорость (м/сек) - проставляется в соответствии с нормативными указаниями. (при 0 - принимается 0,1). Если задать скорость со знаком "минус", то это ограничение будет применено не зависимо от величины диаметра. Двойной клик мыши на текст "Скорость теплоносителя Максимальная М/сек" или на численное значение скорости меняет знак ( "минус") у значения и программа будет ориентироваться на ограничения предельной скорости в зависимости от диаметра Системы с термостатами, лучевые и двухтрубные обрабатываются программой только с постоянным перепадом температур. см. разделы Лучевые системы. Расчёт с переменным перепадом следует применять только в исключительном случае, когда нет возможности установить автоматические регуляторы перепадов давления и расходов. Системы новые и сконструированы специально для расчета по методу скользящих температур.
Сообщение при работе программы: "Недостаточно напора на вводе. Принимается увеличенный напор" Перед началом расчёта, программа, (предварительно) располагаемый напор распределяет между стояками и магистралями по правилу (70% стояки, 30% магистрали). Если указано, к примеру, 20000Па. Максимальная скорость в системе задана "-2". По правилам, в системе на стояки надо затратить 14000Па, на магистрали 6000Па. Если произвольно назначить диаметры магистралей, не соблюдая лимит в 6000Па., а программа свои 14000Па (скорость от "-2" до 2 м/сек позволяет ставить на стояки предельные значения) максимально использовала как возможность зажать стояки! Пользователя возмущает игра программы не по правилам (диаметры стояков зажимаются программой), а нарушать правило (70% стояки, 30% магистрали) пользователь оставил право за собой! При разработке программы полагалось, что диаметр нужно задавать только при реконструкции на некоторых участках. Задав скорость до 0.7 м/сек (даже оставив заданную просто 2 без знака), включаем возможность "диаметры стояков зажать программой" и безуспешно пытаться искать выход из ситуации.
Главное меню - Инструменты - Настройки открывается доступ к установлению значений предельных скоростей для диаметров по усмотрению пользователя. Если нажать на кнопку "Восстановить", то пределы скорости устанавливаются: Dy<= 15 V:=0.5 м/сек Dy<=20 V:=0.65 м/сек Dy<=25 V:=0.8 м/сек Dy<=32 V:=1 м/сек Dy<=40 V:=1.5 м/сек Dy => 50 V=1.5 м/сек
Перепад давления перед регулир. клапаном (Па) - проставляется 0, если регулятор давления отсутствует, или перепад давления перед Элеватором или РЕГУЛЯТОРОМ ДАВЛЕНИЯ НА ВВОДЕ. .
Разделять длины фик. этаже-стояков на короткие - отмечается при необходимости производить разделение составных стояков (если стояки из труб 2-х сортаментов), иначе будет отключено разделение стояков с фиктивными участками и узлами присоединения длиной > 1.5 м на более короткие расчётные участки (в случае расчёта по методу скользящих температур по стоякам);
Подбор элеватора в системе указывается отметкой о его наличии и установкой температуры теплоносителя перед элеватором.
Учёт гравитационной составляющей для стояков двухтрубных систем - Увязка контуров внутри вертикального двухтрубного стояка практически не возможна - гравитационная составляющая меняется вместе с изменением температуры теплоносителя в отопительный период. Зимой под её максимальным влиянием происходит перераспределение теплоносителя с перегревом верхних этажей. В начале и конце отопительного периода её влияние резко снижается, верхние этажи недополучают нужного тепла. В программе реализована возможность автору проекта проанализировать ситуацию и принять меры для устойчивой работы систему на весь отопительный сезон. Для высотных зданий, особенно при «встречной» организации движения теплоносителя в стояках, установка и на подающей и на обратной подводках регуляторов с преднастройкой - единственный способ обеспечить требуемую теплоотдачу отопительных приборов, устранить перегрев верхних приборов и «стук» термостатов на приборах нижних этажах. Средние этажи в таких системах находятся в более не зависимых условиях - на них зачастую достаточно только установить термостатический вентиль.
Если составные стояки состоят из труб двух сортаментов следует обратить внимание на следующее: для лучшей увязки стояков, по располагаемому напору при наличии транзитных трубопроводов рекомендуется задавать длину узлов присоединения к подающей и обратный магистралям (страница "Ветки") не более 1,5 м, а остальную длину задавать в таблице описания стояков, в начале описываемого стояка, как транзитные этаже-стояки с условной нагрузкой 1 и длиной по 3 + 4 м или установить отметку Разделять длины фик. этаже-стояков на короткие
"Изменить настройки термостата" используется после анализа результатов расчёта. Варьирование значением зарезервированного давления на термостат в конкретной системе отопления позволяет произвести перераспределение напора между потерями в трубопроводах и расчётным перепадом давления для выбора термостата. Такой приём всегда позволяет получить работоспособный вариант системы (если в ней нет конструктивных недостатков). В однотрубном стояке приборы включены последовательно, следовательно, значение «Настройки» следует назначать минимальное ( от 0.5 до 0.01) в зависимости от числа приборов в стояке с термостатами и нагрузкой на приборы. В двухтрубном стояке значение «Настройки» может быть максимальным (до 0.9). Изменение значения «Настройки» меняет настройки термостатов, диаметры стояком и магистралей системы или вызывает «аварийное» сообщение.
"Изменить диаметры трубопроводов Этажестояков" используется после анализа результатов расчёта двухтрубных стояков с целью их уменьшить/увеличить за счёт изменения диаметров магистралей системы.
«Доля этиленгликоля». Если в состав теплоносителя входит этиленгликоль для снижения температуры замерзания теплоносителя, то в зависимости от его %-го содержания в программе учитываются следующие поправки:
Корректировочные коэффициенты для различной концентрации этиленгликоля. Доля этиленгликоля, % 10 20 30 40 50 Температура замерзания, °С -3 -8 -14 -22 -33 Холодопроизводительность 0,991 0,982 0,972 0,961 0,946 Потребляемая мощность 0,996 0,992 0,986 0,976 0,966 Расход воды 1,013 1,04 1,074 1,121 1,178 Потеря напора воды 1,07 1,129 1,181 1,263 1,308
Альтернативный теплоноситель
Антифриз •типа "Аргус-Хатдин". •на этиленгликолевой основе. •на пропиленгликолевой основе.
Резиновые прокладки под пробки - соответствие требованием ТУ 38105376-82 (ГОСТ 7338-77, марка 37 МКЦ) на кислотно-щёлоче-термостойкую резину средней твёрдости. Паронитовые - требованиям ГОСТ 481-80 (паронит маркок ПОН и ПВМ ) . |
