Проектирование систем отопления

Использование конструкции греющего пола в расчёте систем отопления.

На станице «Греющий пол»  формы «Характеристика узлов» сконструируйте все однотипные контуры применяемые в расчёте (подробности см. в разделе Греющий пол).

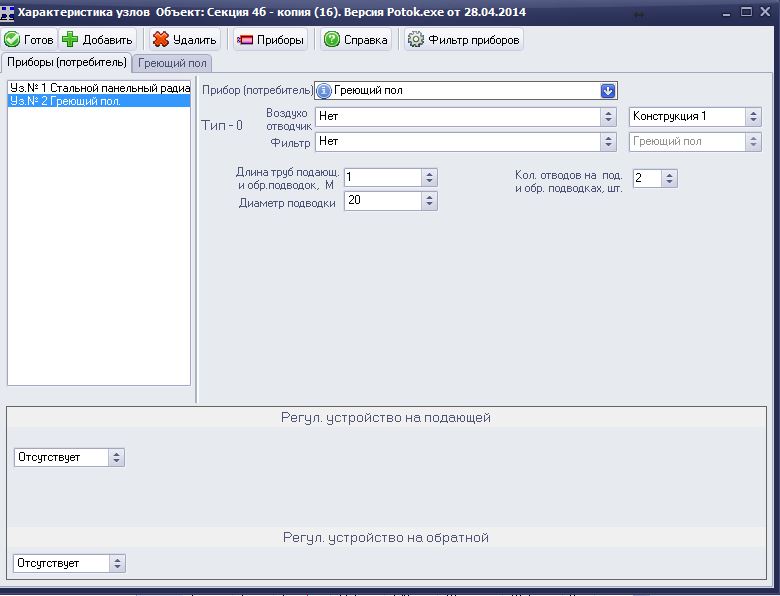

Для дальнейшего применения следует на странице «Приборы (потребитель)» создать новый узел, отказываемся от предложенной формы выбора прибора, она нам не нужна. Из контекстного меню, в поле ввода «Прибор (потребитель)», следует выбрать «Греющий пол». Далее, в поле «Установка» следует уточнить используемую конструкцию пола (см. рисунок ниже).  При необходимости можно отредактировать остальные параметры узла. Узел готов к использованию в описании этаже-стояков.

Подобным образом создаются узлы для всех конструкций греющего пола.

Греющий пол.

Греющий пол - трубопроводы уложенные в конструкции пола. Применяется в двухтрубной или лучевой (с коллекторами или без) системе. Для этих систем доступна страница  "Греющий пол" на  форме «Характеристика узлов». Эта страница даёт пользователю возможность сконструировать один или несколько контуров теплого пола, с учётом конкретных условий эксплуатации.

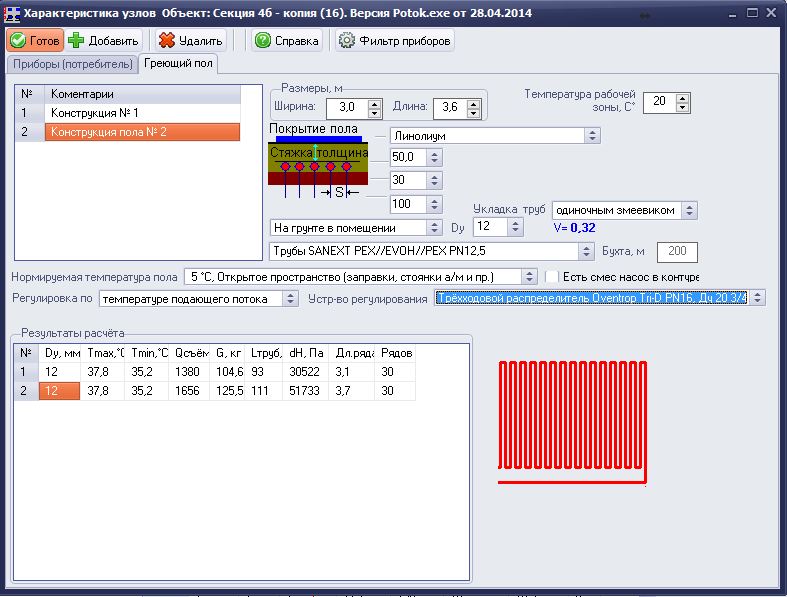

На рис.: станица «Греющий пол» на  форме «Характеристика узлов»

Два варианта проектирования систем с греющими полами:

1. Теплоноситель централизованно готовится до нормируемой температуры и вся система предназначена только для обеспечения работы всех контуров теплого пола. Параметры теплоносителя определяются в момент конструирования контура «Греющий пол» в качестве «Автоустройства» - Подмешивающего модуля или другим способом.

2. Система отопления местными приборами, но некоторые помещения ,  по нормам,  должны иметь тёплый пол. Для снижения температуры в контуре тёплого пола следует использовать «Автоустройство» - автоматические подмешивающие модули с циркуляционным насосом или др. Выбирая температуру на входе и выходе (с разностью в пределах 10 оС) и с учётом длины бухты (не рекомендуется выполнять соединения труб в скрытой конструкции пола) определяет параметры контура. Изменением параметров температуры в подающем и обратном контурах, с учётом нормируемой температуры на поверхности пола (Окно «Нормируемая температура пола») достигается (строка результатов расчёта) нужное значение  в графе «Тмах» не более Нормируемой температуры на поверхности пола.

При этом следует учитывать ситуацию, когда теплопоступления в помещение от греющего пола (графа "Qвт") окажутся меньше (как правило, всегда за счёт малой разницы температур на поверхности пола и температурой рабочей зоны.) расчётной нагрузки на отопление по этому же помещению. На разницу следует дополнительно предусмотреть обычный нагревательный прибор. В тоже время, на вводе системы отопления резервируется расход тепла на компенсацию не производительных потерь тепла в конструкции пола.

Нормируемая температура поверхности достигается применением изделия фирм

OVENTROP

•Unibox - регулирования температуры помещения и ограничения температуры обратного потока для систем «Греющий пол».

•Unibox-T - регулирования температуры помещения c помощью термостатического вентиля Uni LH

•Unibox-RTL - регулирования температуры помещения c помощью  вентиля RTLHUnibox-plus регулирования температуры помещения c  помощью термостатического вентиля Uni LH и вентиля RTLH.

•"Unibox E"

•"Unibox E plus"

•"Unibox E T"

•"Unibox E RTL"

•"Unibox T"

•"Unibox RTL"  c термостатом  „Uni RTLH"

•"Unibox"

•"Unibox plus"

•"Unibox T"  c термостатом  „Uni LH"

•"Unibox vario"

•"Uni LH"

•"Unibox T"

•"Unibox RTL"c термостатом  „Uni LH"

Насосно-смесительный блок для систем «Греющий пол»

Область применения:

Насосно-смесительный блок Ду 25 для систем напольного отопления (для установки на стальную гребенку) арт. № 140 40 . . и 140 41 . .

на 2 - 8 отопительных контуров

макс. рабочее давление: 6,75 бар

макс. перепад давления: 0,75 бар

макс. рабочая температура: 50°C

Диапазон настройки терморегулятора: 20 - 50 °C

Диапазон настройки электрического

накладного регулятора: 10- 90 °C

Значение kvs: 4

Арт. №: 115 10 00

Описание:

Насосоно-смесительный блок для регулирования температуры подачи в системах «Греющий пол» (для установки на стальную гребенку арт. № 140 40 . . и 140 41 . .) состоит из: присоединительных патрубков, трехходового распределительного вентиля, терморегулятора с накладным датчиком, электрического накладного регулятора для защиты от перегрева, насоса с частотным регулированием.

Узел смонтирован и проверен.

Функции:

Насосно-смесительный блок используется для подключения системы теплого пола к системе отопления.  Трехходовой вентиль регулирует установленную температуру подачи. Температура контролируется накладным датчиком . Электрический накладной регулятор защищает контур теплого пола от перегрева.  Насос фирмы Grundfos „Alpha" с частотным регулированием изменяет значение напора в зависимости от потребностей системы.

Watts

•Подмешивающий модуль ISOTHERM  44.02.070

•Подмешивающий модуль FWR 20.25.410

•Сервопривод VT-Z mini     20.50.500

•Сервопривод VT-Z 230     20.50.550

•Сервопривод VT-Z 24       20.50.551

•Сервопривод VT-Z 230 PCI 230

•Сервопривод VT-Z PCI 24   20.50.561

Подмешивающий модуль ISOTHERM

Назначение:

Подмешивающий модуль IsoTherm предназначен для поддержания постоянной температуры подачи в низкотемпературных системах отопления (напр. «Греющий пол») и позволяет бесступенчатую регулировку температуры подачи в пределах от 27 до 42 °C.

IsoTherm применяется в системах, в которых высокотемпературное отопление ( напр. радиаторы) совмещено с низкотемпературным. Так как температура поверхности теплого пола не должна превышать 29°C в жилой и 35°C в краевой зоне, температура подачи должна удерживаться на более низком уровне, чем температура системы отопления.

Функция:

Установленная температура подачи поддерживается смесительным (термостатическим) вентилем TempGuard. Его чувствительный элемент находится в непосредственном контакте с теплоносителем, что позволяет немедленно реагировать на изменение его температуры, подмешивая соответственно большее или меньшее количество горячей котловой воды.

"Впрыснутая" котловая вода смешивается с водой, поступающей из обратного коллектора теплого пола и направляется через насос в подающий коллектор.

Установленный в целях дополнительной безопасности на подаче системы «Греющий пол» ограничитель температуры выключает насос при превышении температуры подачи 60 °C. При понижении температуры насос включается вновь.

Установка желаемой температуры подачи производится с помощью рукоятки вентиля. Термометр позволяет отслеживать актуальную температуру подачи.

Часть воды всегда направляется по "малому" кругу на чувствительный элемент смесительного вентиля, что обеспечивает постоянное отслеживание температуры подачи, а также выполнение функции байпаса при закрытии всех термостатических вентилей на коллекторе «Греющий пол» (если использутся электроприводы).

Если Устройства автоматического регулирования температуры помещения не используются, то температура на поверхности пола  не контролируется.

Для помещений здания с тёплым полом на форме "Характеристика узлов", страница «Греющий пол» конструируется и одновременно  производится расчёт в процессе выбора решения. Изменением температуры греющей и обратной воды устанавливается  нормируемая температура поверхности. Для каждого решения в таблице отводится отдельная строка. Для остальных аналогичных помещений достаточно произвести ссылку на строку  (конструкцию) - оригинал. Т.е, каждая строка уподобляется типу узла нагревательного прибора, аналогично странице "Приборы (Потребитель)".

Коллекторы для теплого пола:

Коллектор тип HKV:    Коллектор тип HKV-T с указателями

2 - 12 колец     расхода на подающем трубопроводе
