При работе программы без лицензии все результаты расчёта будут ложны.

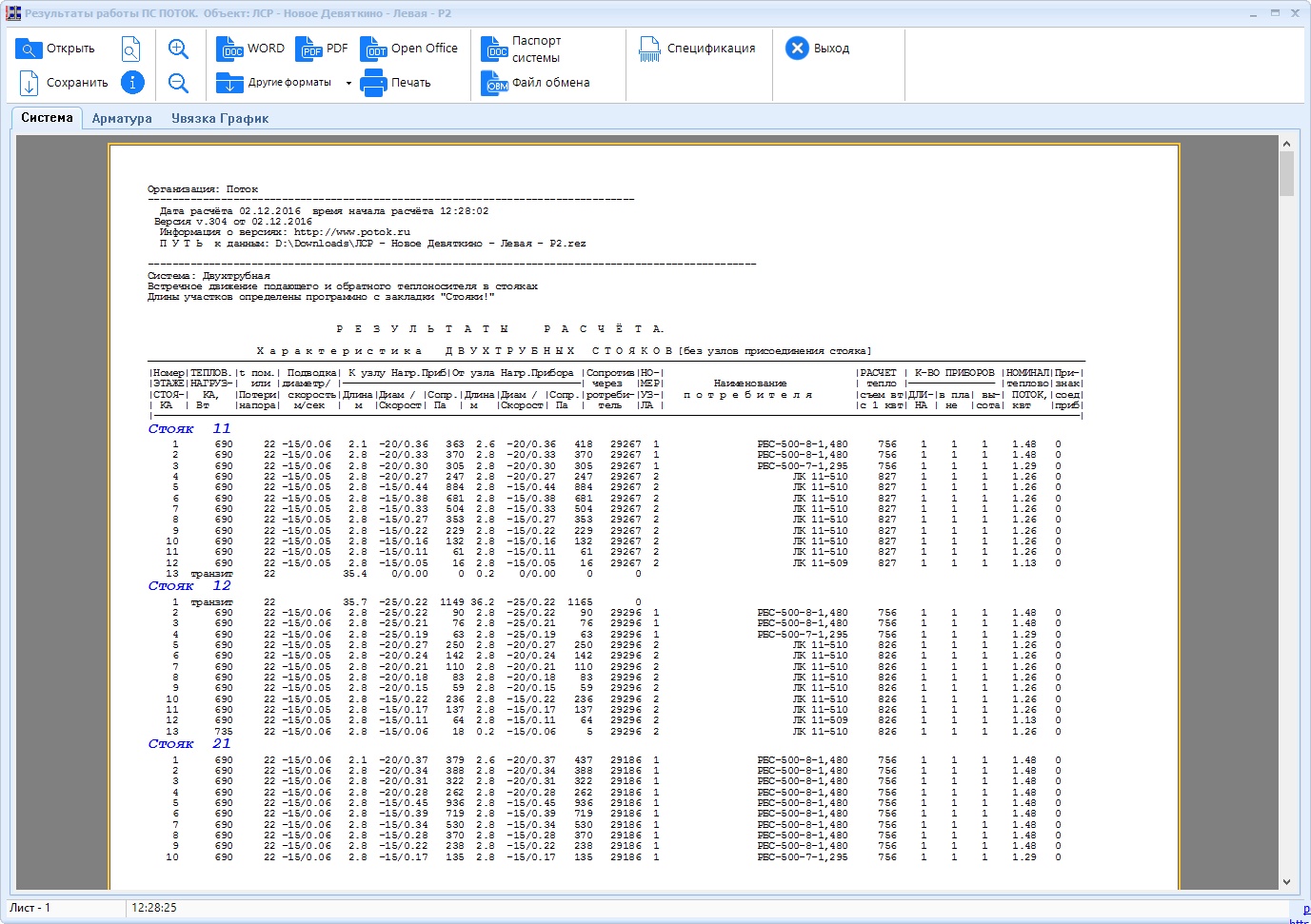

Форма результатов

Все кнопки снабжены всплывающими подсказками поясняющие их назначение.

Полезные кнопки:

Кнопка "поиск"  - поиск текста в отчете.

Кнопки  - "Горячие клавиши" -  "+" и "-" на цифровой панели клавиатуры.

Возможен экспорт полученного результата в более чем тринадцать различных форматов.

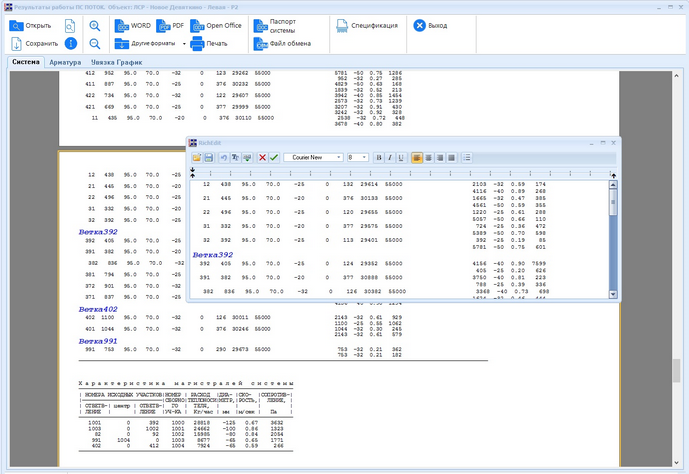

Форма результатов имеет встроенный редактор.

Вызвать его можно двойным кликом левой кнопки мыши на редактируемом листе отчета.

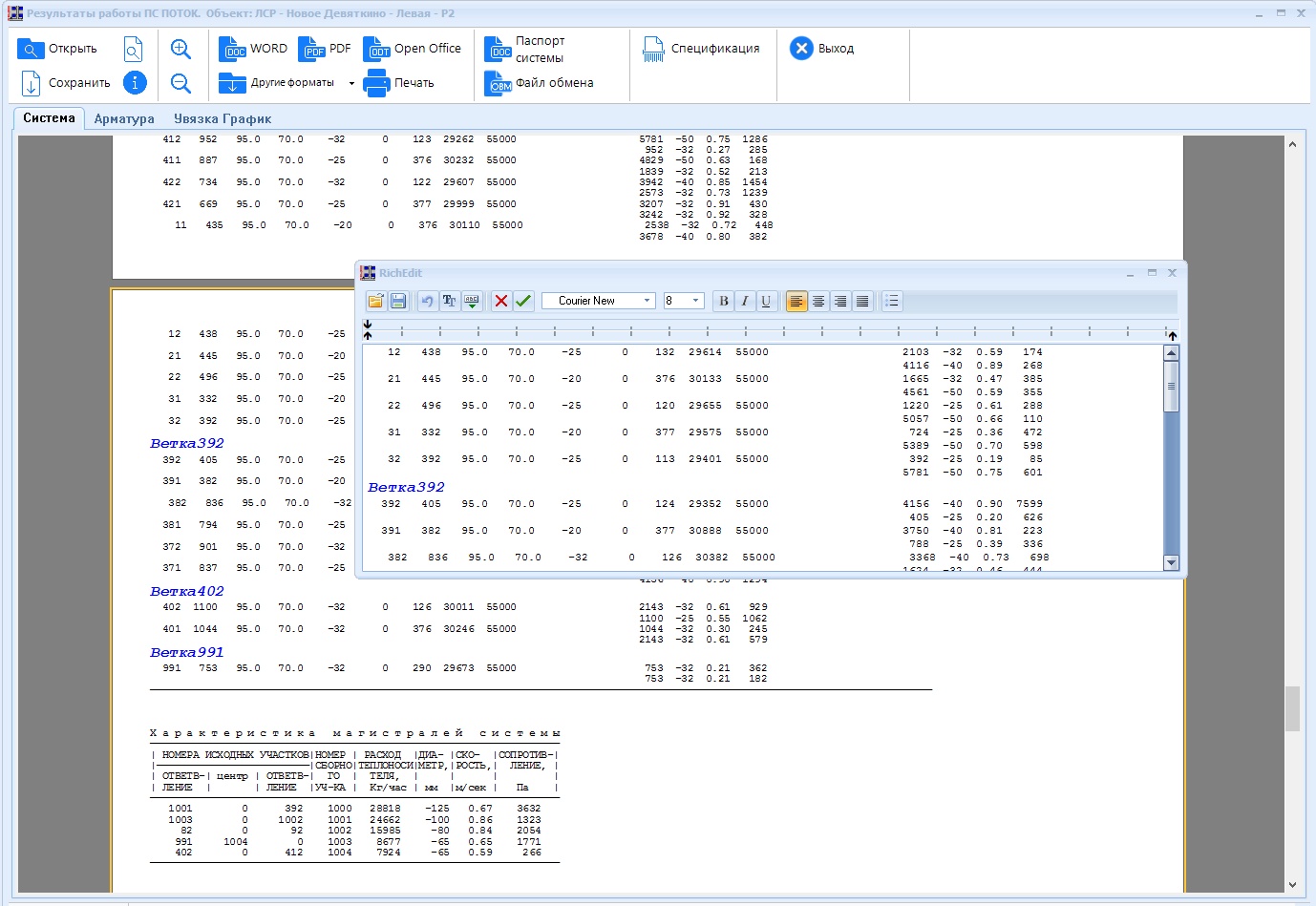

Встроеный редактор

В данном редакторе возможно выполнить действия аналогично некоторым опциям MS Word и Open Document.

Упрощённый редактор текста предоставляет возможности:

На печать выводится следующая информация:

1. Исходные данные в порядке возрастания номеров таблиц.

2. Сводные таблицы исходных данных и результатов  расчета, характеризующие стояки, ветки и систему в целом.

Анализ результатов расчета и комментарии.

При подборе регулирующих клапанов для  систем автоматики за расчетный участок принимается элемент системы с постоянной величиной расхода теплоносителя. B следствие этого, сопротивление  магистралей  к последним стоякам веток алгоритмом переносится в графу "сопротивление стояка" (даже при отсутствии регулирующего клапана).

Окончательная гидравлическая увязка трубопроводов достигается путем установки дроссельных шайб. Программой определяется длина трубопровода меньшего диаметра, заменяющего дроссельную шайбу на прямом участке без местных сопротивлений. Наличие местных сопротивлений на заменяемом   участке  сокращает  длину  вставки. --  Величина сокращения вставки может быть определена по формуле:

L = (V1**2*Y*SZ1/2G - V2**2*Y*SZ2/2G) / (R1-R2),

где:

V1**2*Y /2G

V2**2*Y /2G- соответственно динамическое давление теплоносителя в сечении вставки и на ранее принятом сечении длиной, равной длине вставки

SZ1, SZ2     - соответственно сумма коэффициентов местных сопротивлений в сечении вставки и на ранее принятом сечении длиной, равной длине вставки

R1, R2         - соответственно потери давления на трение на участке вставки и на ранее принятом участке длиной 1м в ПА

Номинальный тепловой поток отопительных приборов в кВт определен при разности средних температур теплоносителя и воздуха 70 °С, расходе теплоносителя через прибор 0,1 кг/с, атмосферном давлении 1013 ГПа.

Фактический тепловой поток от отопительных приборов в системе отопления в зависимости от значений перечисленных факторов будет отличаться от номинального в большую или меньшую сторону. В результате между теплопотерями помещений и номинальным тепловым потоком устанавливаемых в них отопительных приборов отсутствует формальное соответствие в киловаттах (например, в помещении с потерями теплоты 1 кВт по расчету должен быть установлен отопительный прибор с номинальным тепловым потоком 1,3 кВт), что является дефектом нового измерителя отопительных приборов, а не ошибками расчета.

В автоматизированных двух- и однотрубных системах системах отопления с применением радиаторных терморегуляторов в крупномасштабных зданиях (более 5 этажей и более 5 стояков на отдельных ветвях  - эти рекомендации официально изложены только в "Рекомендациях по проектированию энергоэкономичных технических решений систем отопления, вентиляции и водоснабжения встроенно-пристроенных в жилые здания помещений общественного назначения", разработанных ОАО МОСПРОЕКТ и утвержденных МОСКОМАРХИТЕКТУРОЙ).

В системах маломасштабных зданий, а также в неавтоматизированных системах (без терморегуляторов) для гидравлической балансировки стояков между собой целесообразно вместо архаичных шайб использовать ручные балансировочные клапаны. К сожалению, по стоимости альтернативы шайбе нет. Из наиболее дешевых ручных балансировочных клапанов фирмы "Данфосс" могу предложить только комплект MSV-I/MSV-M (ручной балансировочный/запорный). Целесообразно использовать и заказывать оба клапана в комплекте. При этом, во-первых, суммарная их стоимость будет меньше, а, во-вторых, в комплект входят спускные краны, и в этом случае не потребуется ставить и покупать какую-либо запорную и спускную арматуру. По этой причине рекомендуется их применять на всех стояках системы, а не только там, где требуется "поджать" стояк. Хотя, в принципе, можно применить и одиночную установку только балансировочного клапана MSV-I.

Есть и другой балансировочный клапан для одиночного применения (MSV-2650), но он дороже клапана типа MSV-I.

Диаметр трубопровода в таблицах печатается со знаком "-", если не был предварительно задан проектировщиком.

а) Характеристика стояков

В таблице  содержится  исходная информация (номер стояка, тепловая нагрузка, потери давления потребителя, длина стояка) и результирующая  (диаметр  стояка  и  сопротивление стояка, скорость, тип подобранного регулирующего клапана и его характеристика).

При больших  нагрузках и недостаточном наборе разновидностей приборов заданного типа в  библиотеке  технической  информации (БТИ),  или когда габариты подобранного узла большеотведенного расстояния,  или сопротивление узла больше располагаемого,  вместо  рекомендуемого прибора печатается текст с шифром.

 Pекомендации о том,  что необходимо сделать, печатаются ниже таблицы "Характеристика стояков".

 Hаименование прибора  может  быть  составным  -  из 2-х  строк таблицы БТИ ,  это означает,  что составной прибор  (за  исключением  конвекторов "Аккорд"),  например, ребристая труба 1м и 0.75 M, как одна труба длиною 1.75M, может быть установлена три раза последовательно и двумя рядами.

 B силу  конструктивных  особенностей конвекторы "Аккорд"  комплектуются из однорядных концевых с одним  или  двумя  проходными приборами.

 B таком  случае,  в  графе "последовательно" печатается количество проходных конвекторов А40П в сумме с концевыми;  в  горизонтальных системах используется только проточный прибор, за исключением подключения конвекторов " Аккорд" по  направлению движения "3" с замыкающим участком.

 Нагревательные приборы  в  зависимости от тепловой нагрузки, габаритов, места установки, сопротивления, могут быть установлены по длине, по высоте, в ширину. Признак присоединения нагревательных приборов по теплоносителю печатается в последней графе таблицы.

 Пояснение по примененному признаку присоединения нагревательных приборов и шифру текста"нет подбора" печатаются ниже  таблицы "характеристика стояков"конкретно для каждой системы:

                  пр=0 соединить приборы последовательно ;

                  пр=1 соединить приборы параллельно по высоте ;

                  пр=2 соединить приборы параллельно по теплоносителю ;

                  1 нет подбора - изменить габариты места по теплоносителю;

                  2 нет подбора - изменить конструкцию узла или тип н.п. ;

                  5 нет подбора - задан прибор неопределенной группы ;

                  6 нет подбора - теплоотдача труб больше нагрузки ;

                  3 нет подбора - сопротивление узла больше нагрузки ;

                  4 нет  подбора - изменить направление движения теплоносителя ;

                  8 нет  подбора  -  изменить тип прибора или направление  движения теплоносителя ;

             E=1 - ИЗMEHИTЬ ГAБAPИTЫ MECTA УCTAHOBKИ;

             E=2 - ПPИБOP HE MOЖET БЫTЬ ПPИMEHEH B УЗЛE;

             E=3 - COПPOTИBЛEHИE УЗЛA БOЛЬШE PACПOЛAГAEMOГO;

             E=4 - ИЗMEHИTЬ HAПPABЛEHИE TEПЛOHOCИTEЛЯ;

             E=5 - ЗAДAH ПPИБOP HEOПPEДEЛEHHOЙ ГPУППЫ;

             E=6 - TEПЛOOTДAЧA TPУБ БOЛЬШE HAГPУЗKИ ПPИБOPA;

             E=7 - HET PEШEHИЯ, ПPИБOP TOЛЬKO ПO ПPOTOЧHOЙ CXEME;

             E=8 - HET ПOДБOPA, ИЗMEHИTЬ TИП ПPИБOPA ИЛИ HAПP.TEПЛOH-TEЛЯ;

             E=9 - HET ПOДБOPA, HEДOCTATOK HAПOPA HA УЗEЛ - УBEЛИЧИTЬ HAПOP HA BBOДE,ПOMEHЯTЬ TИП ПPИБOPA,KOHCTPУKЦИЮ УЗЛA ИЛИ УBEЛИЧИTЬ ГAБAPИTЫ MECTA УCTAHOBKИ.

Сообщение - " прибор подобран по проточной схеме "  означает,  что данный узел рассчитан как проточно-регулируемый, т.е.  заданная обвязка нагревательного прибора сохраняется и ставится кран "ТХК".

б) Характеристика ветвей

В графе  "стояк, потери напора "  печатается  сопротивление стояка, состоящее из суммы сопротивления узлов, запорной арматуры и тройников на деление и слияние потоков в местах врезки стояков.

Сопротивление магистрали к первому стояку ветки  печатается  без учета потерь напора в тройнике, объединяющему ветки с учетом сопротивлений арматуры (вентили или задвижки).

Потеря напора  через стояк от ввода печатается без учета сопротивления дроссельной шайбы.

•Если приборы стояка имеют термостаты, то при отсутствии регулирующих клапанов в табл. "ветки" в графе "дроссельная шайба" программа устанавливает знак @. Устанавливать дроссель-шайбу категорически запрещается, т.к. количество проходящей воды по стояку будет формироваться датчиками температуры термостатов.

•Если стояки имеют регулирующие клапаны - устанавливается запись *. Диаметр дроссельной шайбы указывается только при отсутствии средств автоматической регулировки теплоотдачи на стояке.

Изготовители регулирующей арматуры рекомендуют при установке термостатов обязательно ставить регуляторы расхода или напора на стояках.

  в) Характеристика системы

  г) Перечень  нормалей  для установки отборных устройств КИП автоматики

   д) Tехнико-экономические показатели

•Расход труб кг на 1000 вт определяемый по формуле:

масса труб в кг

-------------------------------------------;

расход тепла , вт * 1000

•расход воды в кг/час

•расход тепла в вт/час

•гидравлическое сопротивление , па

При подборе  соленоидного вентиля определяется фактическая потеря давления от установки конкретного сортамента, оставшийся напор гасится дроссель-шайбой.

е) Спецификация материалов

Комментарий к подбору термостатов автоматического регулирования теплосъёма с нагревательных приборов.

Желательно, что бы расчётные потери на  термостатах превышали, как минимум, в 2-3 раза потери в трубопроводах и в приборах на регулируемом участке (в пределах этаже-стояка) для двухтрубных систем. По рекомендациям изготовителей, для некоторых типов изделий расчётная величина должна быть от 10 до 30 КПа.

В Таблице Результатов на странице "Арматура" для термостатов выводятся значения расчётной и установочной величины пропускной способности {Kv}. Информация в строке "??? Брак" сигнализирует о недостаче давления на вводе или неудачном распределении перепада давления на вводе между элементами системы.

При анализе следует  обратить особое внимание на их соотношение - УСТАНОВОЧНОЕ значение Kv всегда должно быть больше расчётного! В противном случае это означает, что для работы клапана даже в режиме "Открыт" перепада не достаёт. При этом в результат  потерь по стоякам системы учитывается ЗАРЕЗЕРВИРОВАННЫЙ перепад, а вместе с результатами термостатов выводится "требуемый" перепад. Необходимо выполнить расчёт с измененными данными последовательно схеме:

1. Варьирование значением зарезервированного давления на термостат (доля на термостат)  в конкретной системе отопления позволяет произвести перераспределение напора между потерями в трубопроводах и расчётным перепадом давления для выбора термостата. Значение «Доля  на термостат» для каждой системы  подбирается путём перебора с учётом создания условий для нормальной работы термостатов и балансировочных клапанов.

2. Если изменением "ДОЛИ" на термостат результаты расчёта всё же не соответствуют требованиям, следует увеличить Расчётный перепад давления на вводе системы.

3. На стр. "Общие данные" - Уменьшить значение "Максимальной скорости  в трубопроводах системы".

Такой приём  всегда позволяет получить работоспособный вариант системы (при условии, что в ней нет  конструктивных недостатков).

Комментарий к подбору клапанов автоматического регулирования типа 25Ч943нж.

Гидравлический расчет производился из условия, что потери в клапанах превышают в 2-3 раза потери в трубопроводах и калориферах на регулируемом участке

1. Перепад давления на клапане из условия гидравлической увязки определяется как разность между располагаемым давлением на вводе в здание и суммой потерь давления в циркуляционном кольце (Рм)

2. Перепад давления,  исключающий явление кавитации при работе клапана (Рк)

3. За  расчетный перепад при подборе клапана принимается меньший из Рк и Рм.

Если в расчет принимается Рк, то на разность Рм-Рк устанавливается дроссель-шайба у клапана (см. результаты в табл. "характеристика ветвей" графа "стояк -диаметр шайбы") (Р)

4. Пропускная способность (расчетная) клапана определяется по формуле:

Кv=G:(Р)**1/2

5. Установочная пропускная способность  определяется из условия запаса:

1.2*Кv < Кvu < 3*Кv

если запас больше трех, то он принимается равным трем, а на разницу устанавливается дроссель-шайба (см. табл. "характеристика ветвей" графа "стояк, диаметр шайбы").

6. Пропускная способность регулируемого участка (без клапана) определяется по формуле:

Кvt= G:(Н)**1/2,

                где Н - потери трубопроводом и калорифером

7. Характеристика клапана определяется в зависимости от

R=Кvu/Кvu

               При R<=1 24 требуется клапан с "линейной" характеристикой, иначе - с "равно процентной"
