Проектирование систем отопления

Качество применения ПС ПОТОК для выполнения проектных работ в большой степени зависит:

•от правильности конструирования систем отопления,

•от степени подготовленности пользователя в области практического проектирования отопления зданий и сооружений,

•изучения всех возможностей программы.

Анализ обращений с вопросами к автору от пользователей и анализ подготовленных исходных данных для обработки программой свидетельствует о необходимости соблюдении некоторых обязательных правил:

1. До первого реального применения программы выполнить этап освоения программы до получения уверенности в конечных результатах. Это следует выполнять так же при обновлении версий. Посмотреть содержимое технической документации, проанализировать состав доступных в программе изделий и материалов,  сортаменты трубопроводов, нагревательных приборов и т.п.

2. Конструирование проектируемых систем выполнять только с учётом освоенных пользователем возможностей программы.

3. При работе с программой использовать вариантное проектирование и в какой-то мере итерационный подход. Просматривая результаты расчёта, обращать внимание на:

•сообщение программы в тексте результатов и содержимое Протокола расчёта;

•величину расчётного теплосъёма;

•на соотношение мощности теплового потока системы по теплоносителю и по установочной поверхности отопительных приборов. Сопоставить параметры теплоносителя, выбранной поверхности приборов отопления, гидравлических характеристик элементов системы.

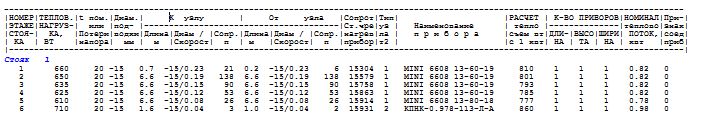

Пояснения к результатам расчёта системы отопления.

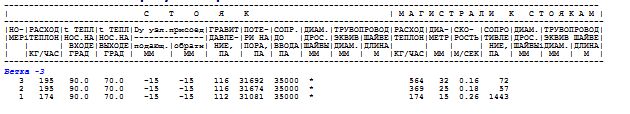

31692  - потери по системе через стояк без гасимой  «увязочной» разницы (этом столбце)

35000  - окончательные потери по контуру через стояк по системе (с установкой ASV-M).

15304   В этом столбце потери только по стояку через соответствующий узел.

Снизить потери в стояке возможно изменением значения «Изменить настройки термостата» , т.е. именно то, что «держит» ASVP. Значение «Изменить настройки термостата» для каждой системы  подбирается путём перебора с учётом создания условий для нормальной работы термостатов и балансировочных клапанов.

В инструкцию к программе, после подготовке ответов на некоторые вопросы пользователей, вносятся изменения, позволяющие в последствии другим пользователем избежать сложностей при работе. Так  происходит постоянное её совершенствование. Однако, инструкции всё же оказывается явно недостаточно большинству новых пользователей для гарантированного соблюдения графика проектного процесса. Обучение (индивидуальное) специалистов разработчиком на реальных объектах пользователя - вот ключ к 100% успеху.
