Как правило, настройки термостатических клапанов назначаются для балансировки контуров внутри стояка.
В версиях ПС ПОТОК появилась дополнительная возможность - производить балансировку контуров части системы отопления относительно ввода в квартиру, офис, встроено-пристроенное владение выбором настроек термостатических клапанов с учётом погашения избытка напора по контурам через отопительный прибор.
При формировании "Общих данных" для реализация подобного метода балансировки назначается тип системы "Расчетный Блок – одноУровневая увязка". Даже если в системе вынужденно будет при конструировании отопления квартиры при подключение некоторых приборов, объединить их в группы типа "Стояки", "Ветки", "Магистрали".
Выполняется расчёт квартиры , анализируются результаты. По устранении всех замечаний, отлаженный результат помещается в "файл обмена".
Как только все "типовые" квартиры будут просчитаны, результаты сохранены в файлы обмена, следует приступить к формированию данных "объединенного" расчёта всей системы.
При этом квартиры как "отдельно просчитанные системы" в этой системе превращаются в обычные потребители. На них ставится необходимая арматура тепловой автоматики и квартиры могут быть объединены в Стояки, Ветки с Магистралями системы совместно со стояками лестничных клеток, лифтовых и пр.

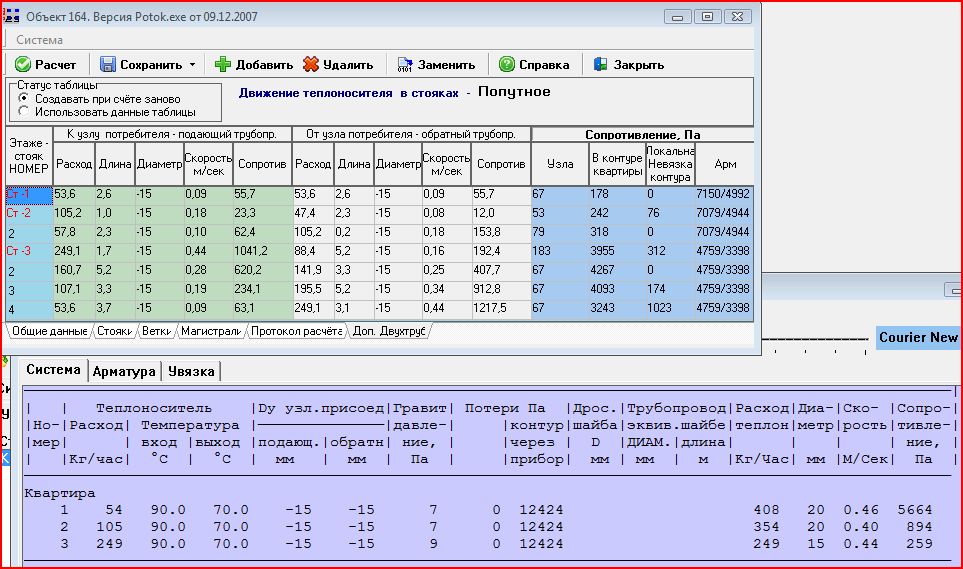

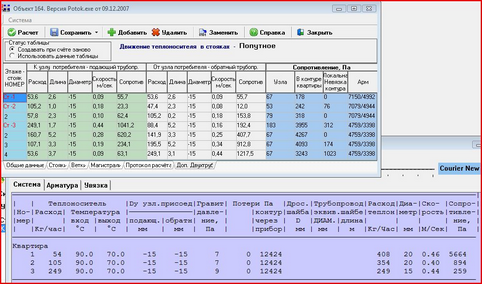

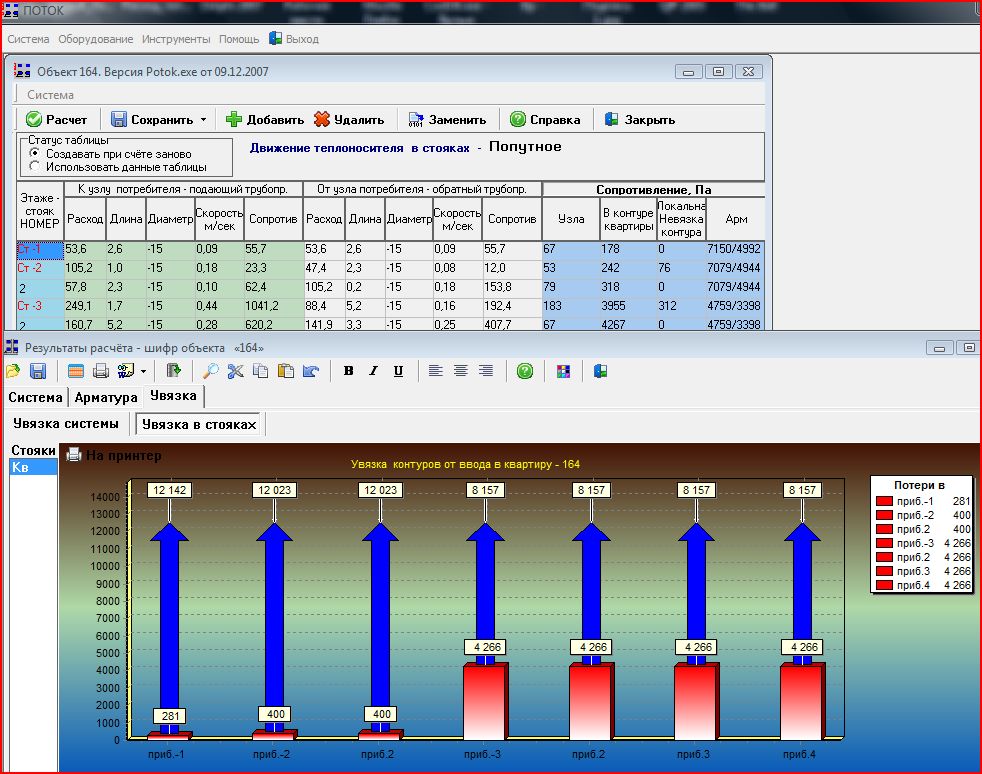

На прилагаемых снимках с экрана обратите внимание на графу "Арм" таблицы "Доп.Двухтр."
Запись 7150/4992 означает, что и на подающей и на обратной подводках отопительных приборов установлены устройства с "настройками".:
7150 Па - Гасимый напор устройством на подающей трубе;
4992 Па - Гасимый напор устройством на обратной трубе;
p.s.
Двухпоточный теплосчётчик - это теплосчетчик походу с двумя преобразователями расхода на подающем и обратном трубопроводах, т.е. он считает расход и в подаче и в обратке, т.о. по разности показаний этих преобразователей можно определить утечку (скрытой отбор теплоносителя на нужды ГВ?) у потребителя. Однопоточный теплосчетчик с одним преобразователем расхода на подающем или обратном трубопроводе.
Как правило все теплосчетчики идут как минимум с двумя каналами расхода, но есть и только с одним, такие как правило для поквартирного учета тепла.
см. также раздел "План расчета, расчётные блоки, увязка"
