"Комбинированные" системы |
Прокрутить Предыдущий Верхний Следующий Больше |
Коллекторные системы, системы отопления с индивидуальным учетом тепла или просто большие развлетвленные системы, состоящие из однотрубных и двухтрубных стояков, проще рассчитать как совокупность отдельных систем. Это гораздо быстрее приведёт к проектным результатам, чем пытаться сразу всё «запихать» в один файл данных.

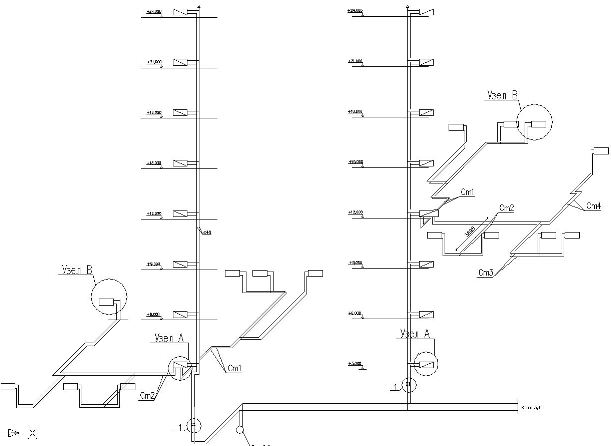

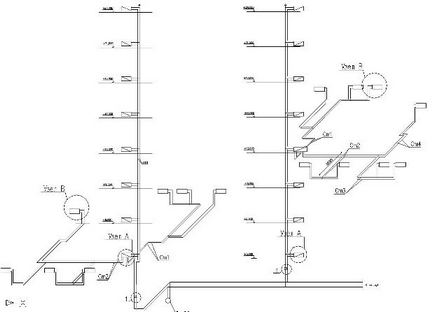

Система с индивидуальным учетом тепла. На каждом этаже стоит коллектор на 2 квартиры.
Перед применением ПС ПОТОК удобно вначале составить, скажем, "план расчета":
1. выделить на общей схеме "расчётные блоки".
Таким блоком, может быть квартира, коллектор, стояк, или часть системы.

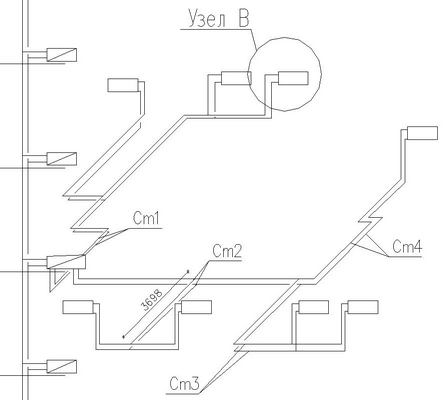

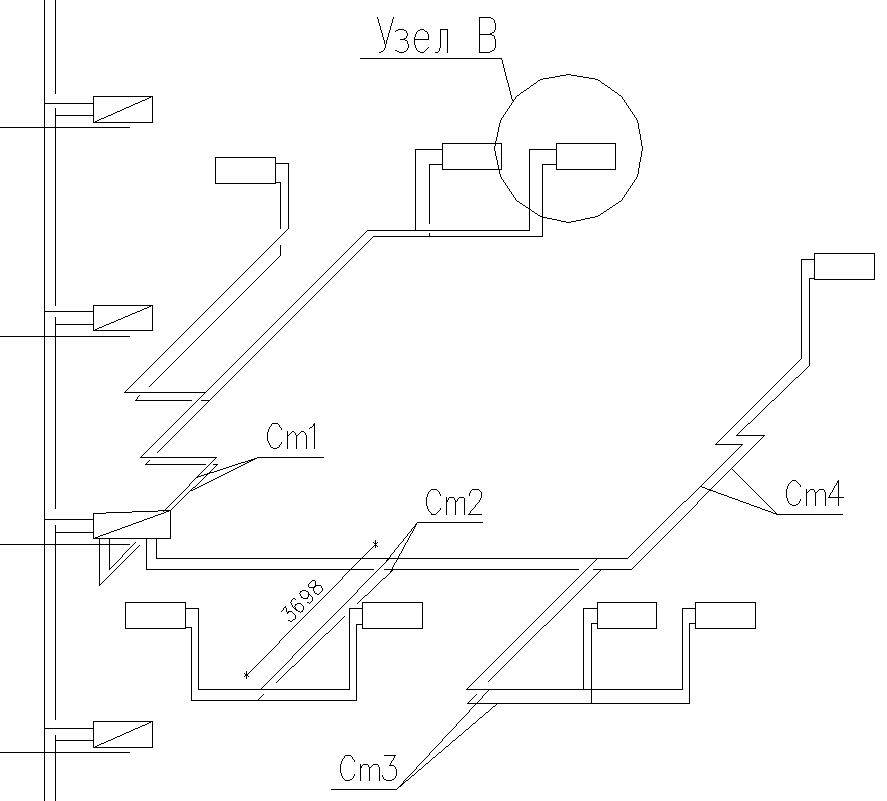

Расчетный "блок" в данном случае это 2 квартиры с одним терморегулятором.
Нужно выполнить расчёт как самостоятельную систему "Квартира " и записать результат расчёта в "файл обмена", из которого программа при объединении выбирает нужную информацию. Это позволит программе все настройки термостатов в обоих квартирах выбрать относительно коллектора - все контуры будут увязаны. По стояку 1 и стояку 2 данные придётся подготовить для шести "расчётных блоков" (разные поэтажные нагрузки и разные по "геометрии"):
По стояку 1:
1. квартиры от коллектора 1 этажа
2. квартиры от коллектора промежуточный этажей
3. квартиры от коллектора последнего этажа
4. просчитать их раздельно с записью результатов в "файл обмена",
5. выполнять "объединение" с целью получить общую спецификацию и гидравлическую увязку.

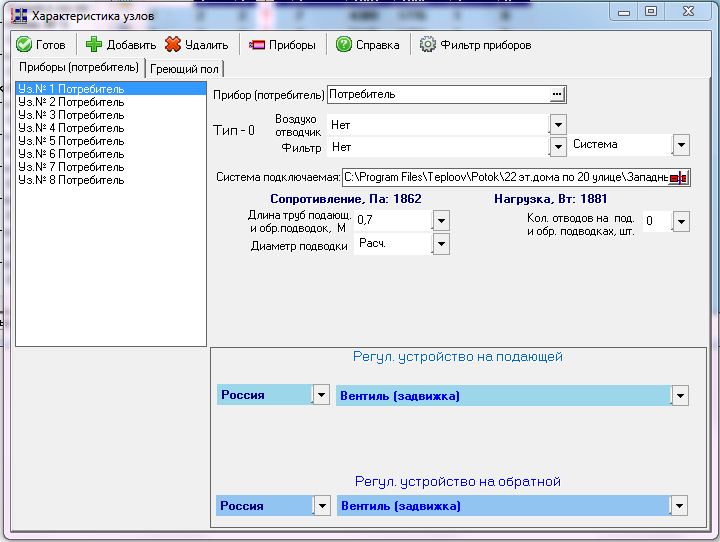

Затем в "Объединенном" расчёте представить как просто узел-потребитель (ранее просчитанная система) и с арматурой. Получается система - одна ветка и два стояка.
Применяя файл обмена и "объединение" - можно последовательно, быстро и без "ошибок" рассчитать любую "комбинированную" систему - смесь одно-двух трубных и коллекторных!
Всегда надо учитывать, что:
•на странице "Стояки" Вы указываете расстояние между этажами, между фактическими или мнимыми перегородками.
•на странице "Доп.Двухтрубн" - программа показывает длину трубы от тройника до тройника по подающей и обратной части двухтрубного стояка, при необходимости можно внести правки..
