Метод расчета со скользящим перепадом температур по стоякам. |
Прокрутить Предыдущий Верхний Следующий Больше |
Основная цель любого тепло- гидравлического расчета - расчетные расходы в элементах системы должны совпасть с фактическими после монтажа и ввода системы с стационарный режим работы.
• всегда разрешать использовать конструкцию стояков из труб двух сортаментов
• узлы присоединения стояков ("ноги" стояка) желательно указывать 0.5 - 1 м. Оставшуюся длину целесообразнее выделить как фиктивный этаже-стояк без нагрузки и прибора (1 ватт)
• часть этажестояка иногда целесообразно подать в две строки.
К примеру при высоте (или ширине комнаты для горизонтального случая) 3.6 метра указать 1.8 м как фиктивный этаже стояк (нагрузка 1 ватт), а вторую часть 1.8 м - как этажестояк с нагрузкой на прибор(ы)
Такая подача данных позволяет программе большую свободу для замены шайбы отрезком всей трубы либо на врезке стояка, либо по длине этаже стояка.

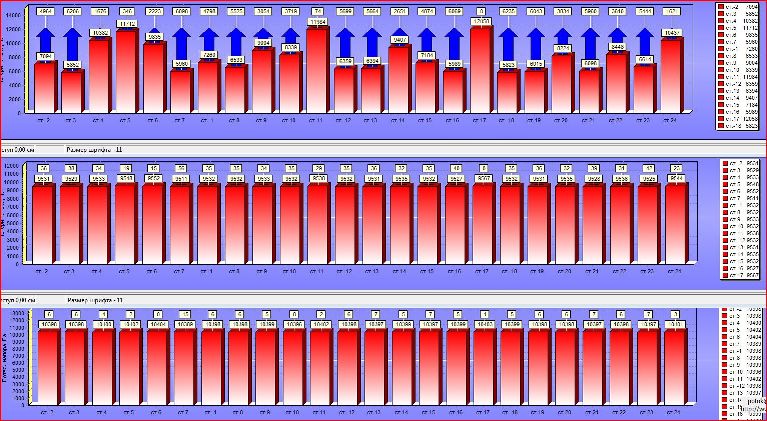

На первом графике показано состояние "Увязки=балансировки=гидравлического равенства" стояков шайбами. Высота синих линий есть "гасимый напор" - тот, не достающйй перепад по стоякам, что создаст шайба или следовало бы получить от установки балансировочного вентиля на стояке.
Высота "насосной линии" 12 900 Па.
Второй отражает состояние системы, если шайбы просто выкинуть. Расходы расчетные перераспределились, потери в контурах стояков. Пересчитана поверхность нагрева под новые расходы. "Насосная линия" снизилась до пределов 9950 Па. Температура в некоторых стояках на выходе стала значительно больше 15%.
Третий график показывает состояние, если разрешить программе часть какого-то стояка выполнить на диаметр меньше или больше. Фактические расходы перераспределились. Насосная линия повысилась до 10400 Па.
В системе имеются узлы присоединения стояков по 2.5 - 3.5 метра. Это довольно большой отрезок. Применив возможность создания фиктивных этажестояков более короткой длины, возможно добиться в некоторых системах меньший разброс по температурам выхода, более приближенное значение фактических расходов к расчетным. Для этой системы достаточно уже и такой точности определения фактических расходов.
В нашей стране однотрубные системы отопления получили очень широкое распространение и стали основным типом отопительных систем в многоэтажных зданиях (особенно жилых). Причин здесь несколько:
- более высокая, по сравнению с двухтрубными системами, гидравлическая и тепловая устойчивость;
- экономия металла при сравнительно невысокой цене на электрическую энергию (в недавнем прошлом),
необходимую для циркуляции воды;
- простота монтажа и возможность унификации элементов систем;
- отсутствие индивидуального (поквартирного) учета расходования теплоты.
Первоначально однотрубные системы выполнялись только с верхней разводкой, причем разводящие трубопроводы горячей воды прокладывались, как правило, по чердакам зданий.
Когда в массовом строительстве стали сооружаться бесчердачные кровли, ленинградскими специалистами (Д.В.Акопяном, И.Л.Ганесом, И.И.Каганом) были предложены и внедрены однотрубные системы с нижней разводкой. В таких системах стояки состоят из двух частей - восходящей и нисходящей (П-образные), к каждой из которых присоединяются нагревательные приборы. Воздух из системы выпускается через воздуховыпускные краны, установленные в пробках радиаторов или на подводках к приборам верхних этажей. Такая система получила название "ленинградской".
Унификация элементов однотрубных систем связана с принятием переменными перепадов температуры воды в стояках.
Этот прием был еще в 1932 г. предложен А.И.Орловым, но широкое распространение получил в 50-60 годы благодаря работам Е.А.Белинкого [6].
Принцип этого расчета заключается в том, что перепады температуры и расходы теплоносителя в стояках не задаются заранее, а определяются гидравлическим расчетом из условия увязки перепадов давления во всех кольцах системы. При этом диаметры стояков принимаются, no-возможности, одинаковыми. Общий расход теплоносителя отвечает заданному перепаду температуры в системе.
Итак, ныне большинство жилых и общественных зданий ["советской постройки"?] в России оснащены водяными системами отопления, подавляющая часть которых - однотрубные.
Дополнительно желательно посмотреть:
1. Е.А.Белинкий, Расчет и эксплуатационный режим однотрубных систем водяного отопления (разных лет издания)
2. Системы отопления и их возможности
